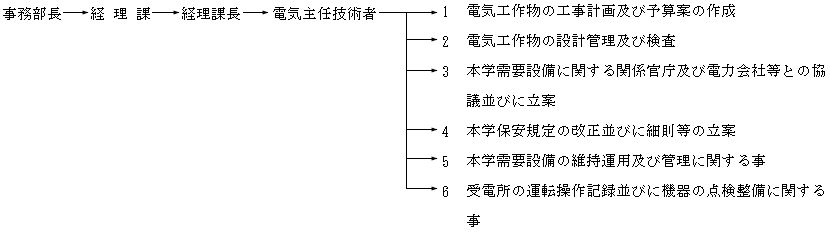

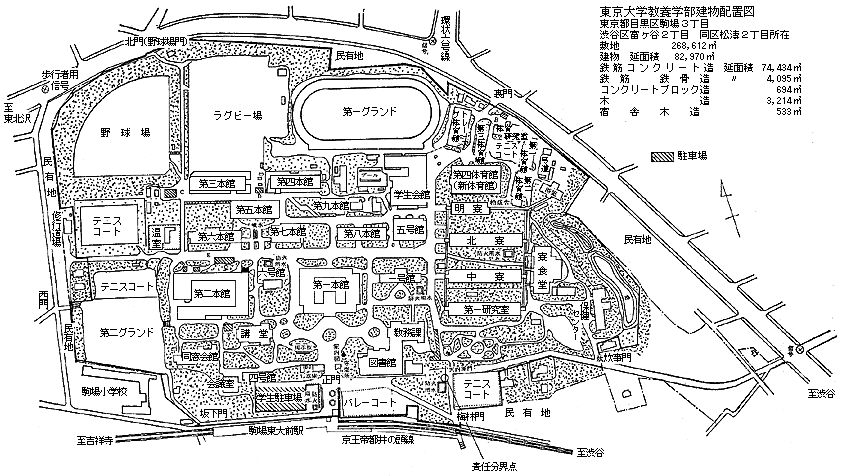

| 対象＼項目 |
日常巡視点検手入
|
定期巡視点検手入
|
精密点検手入
|
測定
|
|||||
|
周期
|
点検箇所ねらい
|
周期
|
点検箇所ねらい
|
周期
|
点検箇所ねらい
|
周期
|
測定項目
|
||
|
受電設備
|
断路器
|
1週間
|
受と刃の接触、過熱、変色、ゆるみ
|
1年
|
受と刃の接触、過熱、ゆるみ、荒れ具合
|
1年
|
絶縁抵抗測定
|
||
|
1週間
|
汚損異物付着
|
1年
|
フレ止め装置の機能
|
||||||
|
しや断器(OCB)
|
1週間
|
外観点検汚損、油漏れ、きれつ、過熱、発錆損傷
|
1年
|
各部の損傷、腐食、過熱、油量、発錆、変形、ゆるみ
|
3年
|
しや断速度測定(開極投入時間最小動作電圧および電流の測定を含む)
|
1年
|
絶縁抵抗測定
|
|
|
1年
|
接地抵抗測定
|
||||||||
|
2年
|
絶縁油耐圧試験
|
||||||||
|
不定期
|
必要により動作特性
|
||||||||
|
1週間
|
指示、点灯
|
1年
|
操作具合、機構
|
||||||
|
1週間
|
その他必要事項
|
||||||||
|
1年
|
付属装置の状態
|
||||||||
|
1年
|
油の汚れ、必要によりその特性調査
|
||||||||
|
1年
|
接地線接続部
|
||||||||
|
母線
|
1年
|
母線の高さ、たるみ、他物との離隔距離腐食、損傷、過熱
|
1年
|
絶縁抵抗測定
|
|||||
|
1年
|
接続部分、クランプ類の腐食、損傷、過熱、ゆるみ
|
||||||||
|
1年
|
がいし類、支持物の腐食、損傷、変形、ゆるみ
|
||||||||
|
計器用変成器
|
1週間
|
外部の損傷、腐食、発錆、変形、汚損、温度、音響、ヒユーズの異常、その他必要事項
|
1年
|
各部の損傷、腐食、接触、発錆、ゆるみ、変形、きれつ、汚損、ヒユーズの異常
|
1年
|
絶縁抵抗測定
|
|||
|
1年
|
接地抵抗測定
|
||||||||
|
1年
|
接地線接続部
|
||||||||
|
避雷器
|
1週間
|
外部の損傷、きれつ、ゆるみ、汚損
|
1年
|
外部の損傷、きれつ、ゆるみ、汚損、コンパウンドの異常
|
1年
|
絶縁抵抗測定
|
|||
|
1年
|
接地抵抗測定
|
||||||||
|
1年
|
接地線接続部
|
||||||||
|
配電盤
|
1週間
|
計器の異状、表示灯の異状
|
1年
|
裏面配線のじんあい汚損、損傷、過熱、ゆるみ、断線
|
2年
|
各部の損傷過熱、ゆるみ、断線、接触、脱落
|
1年
|
絶縁抵抗測定
|
|
|
1年
|
接地抵抗測定
|
||||||||
|
1週間
|
操作、切換開閉器などの異状、その他必要事項
|
||||||||
|
1年
|
保護継電器の動作特性
|
||||||||
|
1年
|
接地線接続部
|
2年
|
端子配線符号
|
2年
|
計器較正、シーケンス試験
|
||||
|
電力用コンデンサー
|
1週間
|
本体外部点検漏油、汚損、音響、振動
|
1年
|
各部の損傷、腐食
|
1年
|
絶縁抵抗測定
|
|||
|
配電設備(屋外電線を含む)
|
断路器・しや断器開閉器類
|
1週間
|
受電設備用と同じ
|
1年
|
受電設備用と同じ
|
受電設備用と同じ
|
受電設備用と同じ
|
||
|
電線および支持物
|
1週間
|
電線の高さ及び他の工作物樹木との距離
|
1年
|
電柱、腕木、がいし、支線、支柱保護網などの損傷腐食
|
1年
|
絶縁抵抗測定
|
|||
|
1年
|
電線取付状態
|
||||||||
|
ケーブル
|
1週間
|
ヘツド接続箱分岐箱など接続部の加熱、損傷、腐食及びコンパウンド油漏れ
|
1年
|
ケーブル腐食、きれつ損傷
|
1年
|
絶縁抵抗測定
|
|||
|
1週間
|
布設部の無断掘さく
|
||||||||
|
1週間
|
標識他物との離隔距離
|
||||||||
|
負荷設備
|
電動機その他回転機
|
1月
|
運転者が音響回転過熱異臭吸油状況などについて注意する
|
3ケ月
|
音響、振動、温度
|
3年
|
温度上昇等を考慮し内部分解点検、コイル軸受通風付属装置などの手入れ
|
1年
|
絶縁抵抗測定
|
|
1年
|
接地抵抗測定
|
||||||||
|
1年
|
各部の汚損、ゆるみ、損傷、伝達装置の異状
|
||||||||
|
1週間
|
整流子、刷子集電環
|
||||||||
|
1年
|
制御装置点検
|
||||||||
|
1年
|
接地線接続部
|
3年
|
温度上昇等を考慮し回転子引出掃除
|
||||||
|
照明設備
|
1日
|
異音、汚損、不点
|
1年
|
照明効果、汚損、損傷、音響、温度コンパウンド漏れ開閉器、機具の接続
|
1年
|
絶縁抵抗測定
|
|||
|
配線
|
1週間
|
開閉器の点検、湿気じんあい等に注意
|
1年
|
絶縁抵抗測定
|
|||||
|
非常用予備発電設備
|
原動機関係
|
1週間
|
燃料系統からの漏油及び貯溜
|
1年
|
機関主要部の点検
|
3年
|
内燃機関の分解手入れ
|
||
|
1週間
|
機関の始動停止
|
1年
|
制御装置の点検
|
||||||
|
1週間
|
始動用電池の点検
|
1年
|
始動用電池の点検
|
||||||
|
発電機関係
|
電動機その他回転機と同じ
|
電動機その他回転機と同じ
|
電動機その他回転機と同じ
|
1年
|
絶縁抵抗測定
|
||||
|
1年
|
接地抵抗測定
|
||||||||
|
1年
|
継電器試験
|
||||||||
|
高圧関係絶縁抵抗測定 昭和 年 月 日天候 気温 ℃ 湿度 ％ |
|||||||||||||||||||||||||||
|
試験使用機器 |
Vメガー 製造者名 型式 № |
||||||||||||||||||||||||||
|
種別 |
R-E |
S-E |
T-E |
P-S |
結果 |
種別 |
R-E |
S-E |
T-E |
P-S |
結果 |
||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||
|
(注) 種別欄は、機器、母線または電線路等を記入する。 |
|||||||||||||||||||||||||||
|
絶縁耐力試験 昭和 年 月 日天候 気温 ℃ 湿度 ％ |
|||||||||||||||||||||||||||
|
被試験機器名 |
最大使用電圧 |
試験電圧 |
電圧計の読み |
励磁電流 |
漏えい電流 |
試験時間 |
結果 |
||||||||||||||||||||
|
|
|
|
|
|
|
|
|
||||||||||||||||||||
|
|
|
|
|
|
|
|
|
||||||||||||||||||||
|
|
|
|
|
|
|
|
|
||||||||||||||||||||
|

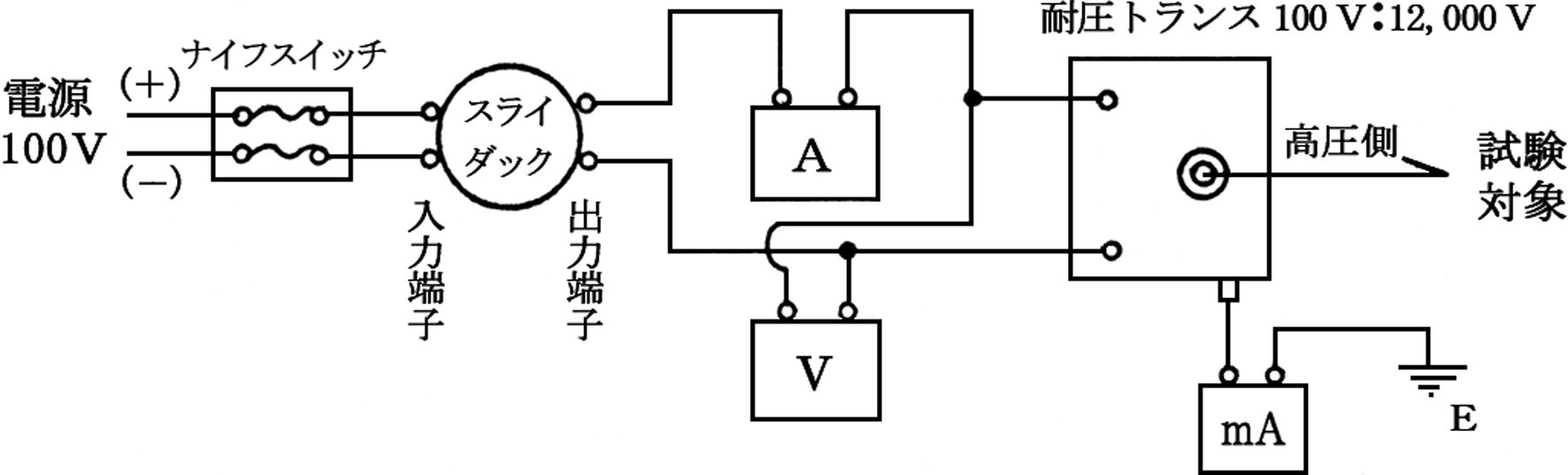

試験回路接続図 |
|||||||||||||||||||||||||||
|
電圧計の読み＝ |
最大使用電圧 |
×1.5× |
変圧比 |
|
|||||||||||||||||||||||
|
( V) |
|||||||||||||||||||||||||||
|
＝ |
( V) |
||||||||||||||||||||||||||
|
試験使用機器の銘板記載事項 |
|||||||||||||||||||||||||||
|
機器名 |
製造者 |
型式 |
製造番号 |
定格 |
備考 |
||||||||||||||||||||||
|
|
|
|
|
|
|
||||||||||||||||||||||
|
|
|
|
|
|
|
||||||||||||||||||||||
|
|
|
|
|
|
|
||||||||||||||||||||||
|
|
|
|
|
|
|
||||||||||||||||||||||
|
|
|
|
|
|
|
||||||||||||||||||||||
昭和 年 月 日天候 気温 ℃ 湿度 ％
|
継電器試験 |
||||||||||||||||||||||||
|
用途 |
種類 |
製造者名 |
型式 |
製造番号 |
整定値 |
最小動作電流 |
限時特性 |
結果 |
||||||||||||||||
|
タップ |
レバー |
200％ |
500％ |
|||||||||||||||||||||
|
受電用 |
|
|
|
|
|
|
|
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||
|

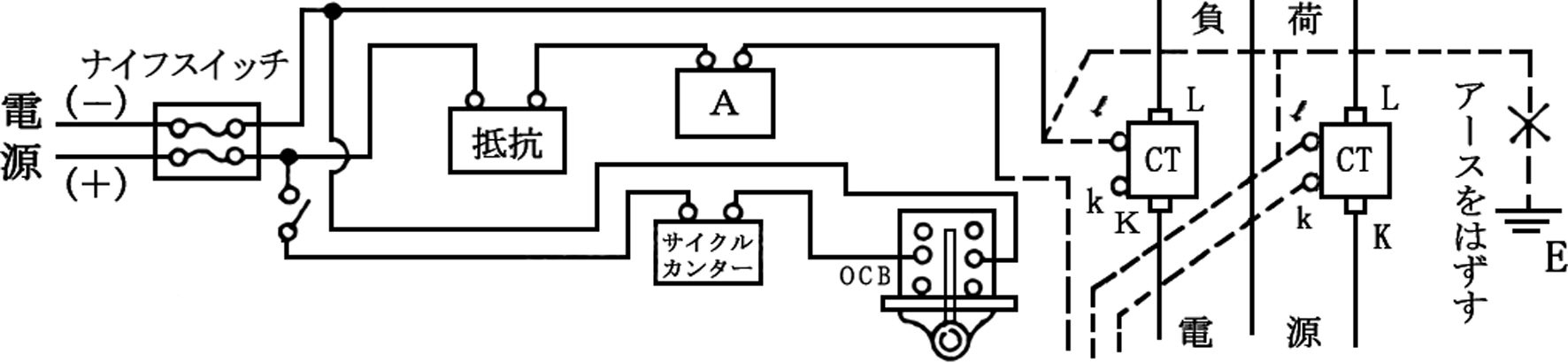

試験回路接続図 |
||||||||||||||||||||||||
|
(注) 整定値は、試験時の値を記入すること。 |
||||||||||||||||||||||||
|
試験使用機器の銘板記載事項 |
||||||||||||||||||||||||
|
機器名 |
製造者 |
型式 |
製造番号 |
定格 |
備考 |
|||||||||||||||||||
|
|
|
|
|
|
|
|||||||||||||||||||
|
|
|
|
|
|
|
|||||||||||||||||||
|
|
|
|
|
|
|
|||||||||||||||||||
|
|
|
|
|
|
|
|||||||||||||||||||
|
しや断器試験 |
||||||||||||||||||||||||
|
用途 |
トリップ機構 |
動作状況 |
備考 |
|||||||||||||||||||||
|
最小動作電流 |
整定値 |
|||||||||||||||||||||||
|
受電用O.C.B |
|
|
|
|
||||||||||||||||||||
|
|
|
|
|
|
||||||||||||||||||||
|
|
|
|
|
|
||||||||||||||||||||
|
制御関係動作試験 |
||||||||||||||||||||||||
|
種別 |
動作状況 |
備考 |
種別 |
動作状況 |
備考 |
|||||||||||||||||||
|
しや断器の電磁開閉機構 |
|
|
|
|
|
|||||||||||||||||||
|
|
|
|
|
|
|
|||||||||||||||||||
|
|
|
|
|
|
|
|||||||||||||||||||
昭和 年 月 日天候 気温 ℃ 湿度 ％
|
警報装置試験 |
||||||||||||||||||||||||||||||||||||||||
|
種別 |
動作状況 |
備考 |
種別 |
動作状況 |
備考 |
|||||||||||||||||||||||||||||||||||
|
しゃ断警報 |
|
|
|
|
|
|||||||||||||||||||||||||||||||||||
|
接地警報 |
|
|
|
|
|
|||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||
|
表示装置試験 |
||||||||||||||||||||||||||||||||||||||||
|
種別 |
動作状況 |
備考 |
種別 |
動作状況 |
備考 |
|||||||||||||||||||||||||||||||||||
|
受電用O.C.B開閉表示 |
|
|
|
|
|
|||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||
|
接地抵抗測定 |
||||||||||||||||||||||||||||||||||||||||
|
試験使用機器 |
種類 製造者名 型式 № |
|||||||||||||||||||||||||||||||||||||||
|
接地場所 |
種別 |
測定値 |
結果 |
備考 |
接地場所 |
種別 |
測定値 |
結果 |
備考 |
|||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
|
第2種接地抵抗許容値 Ω (注) 電力会社に問い合わせの上記入すること。 |
||||||||||||||||||||||||||||||||||||||||
|
内燃機関始動試験 |
||||||||||||||||||||||||||||||||||||||||
|
時刻 |
回転数 |
圧力 |
冷却水温度(℃) |
油温度 |
ガス温度(℃) |
備考 |
||||||||||||||||||||||||||||||||||
|
潤滑油 |
冷却水 |
過給機の給気 |
機関入口 |
機関出口 |
冷却器 潤滑油 |
空気 |
シリンダー出口温度 |
潤滑油 |
シリンダー出口温度 |
|||||||||||||||||||||||||||||||
|
入口 |
出口 |
入口 |
出口 |
第一 |
第二 |
第三 |
第四 |
第五 |
第六 |
入口 |
出口 |
第一 |
第二 |
第三 |
第四 |
第五 |
第六 |
|||||||||||||||||||||||
|
(r.p.m) |
||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||
|
備考 |
|
|||||||||||||||||||||||||||||||||||||||
(注) 備考欄には負荷の種類、燃料消費量等を記入する。
|
低圧関係絶縁抵抗測定 昭和 年 月 日天候 温度 ℃ 湿度 ％ |
|||||||||
|
試験使用機器 |
Vメガー 製造者名 型式 № |
||||||||
|
回路・機器名 |
電圧 |
線間 |
大地間 |
結果 |
回路・機器名 |
電圧 |
線間 |
大地間 |
結果 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
点検手入および各種試験の結果 |
|
|
実施年月日 |
昭和 年 月 日 ～ 日 |
|
電気工作物 |
結果 |
|
受電設備 |
|
|
配電設備 |
|
|
負荷設備 |
|
|
非常用予備発電装置 |
|
主要電気機器の保修記録
|
機器名 |
製造者 |
型式 |
製造年月 |
定格容量 |
保修記録 |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(注) 1 主要機器とは、変圧器、しや断器、変成器、配電盤等をいう。
2 保修記録欄は、事故に対する事前および事後措置(例：○年○月○日変圧器油の取替え、○年○月○日しや断器のブツシング取替え等)等主要な修繕および改良事項を記載すること。
